Требования к макетам для плоттерной резки в типографии «Кварта»
Внимание!
Файлы линейки Microsoft office (Word, Excel, Powerpoint и.тд.) не являются готовыми макетами для печати и не принимаются в таком качестве.
Подготовка макетов для фигурной резки из пленки:
- Для фигурной резки из пленки контуры должны быть в векторном формате eps, ai или cdr.
- Все шрифты должны быть переведены в кривые
- Масштаб изображений должен быть 1:1
- Все контуры для резки должны иметь толщину Hairline в программе Corel Draw или 0,216 pt в программе illustrator.
- Все линии обязательно замкнутые, в макете не должно присутствовать пересекающихся линий, сложных неровных углов с большим количеством узлов.
- Минимальная высота/ширина знаков в макете 5мм.
- Линии реза не могут находиться ближе чем в 10 мм от края рулона. Информацию о ширине рулона лучше уточнить у менеджера при оформлении заказа, так как размеры могут варьироваться в зависимости от выбранного материала
Подготовка макетов для печати и последующей плоттерной резки изображения:
Для подготовки к фигурной резке по напечатанным изображениям изготавливаются 2 файла. Первый в формате PDF или TIFF для печати и второй для резки в формате EPS или AI.
Файл для резки предоставляется в формате eps или ai, Контуры реза должны сойтись при наложении файла резки на файл печати! Файл должен содержать только контуры для резки, остальные объекты должны быть удалены.
Файл для печати предоставляется в формате PDF или tiff.
Важно!
При записи макета для печати линии реза должны быть удалены.
Файл должен содержать только изображения для печати.
Внимание!

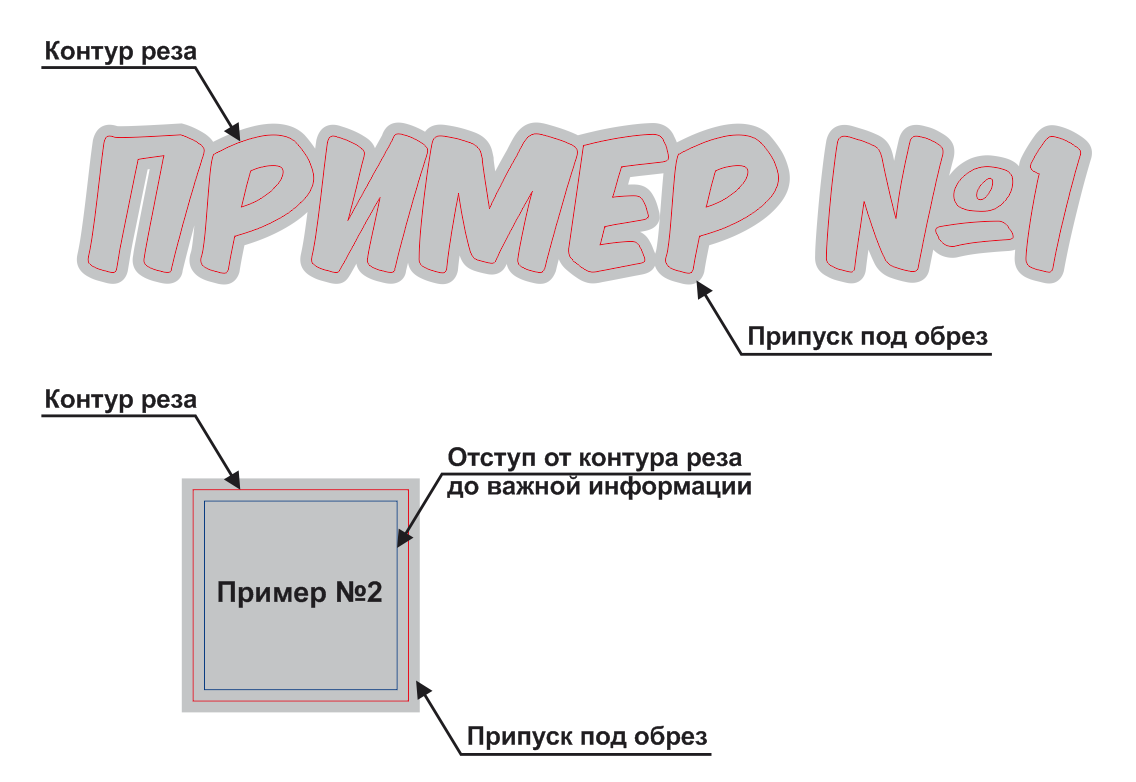

Во избежание погрешностей при резке по напечатанному изображения, необходимо увеличить за счет добавления фона, макет на 2мм наружу. Также необходимо располагать важную информацию в макете не ближе 1-2мм до линии реза.
Пример:
